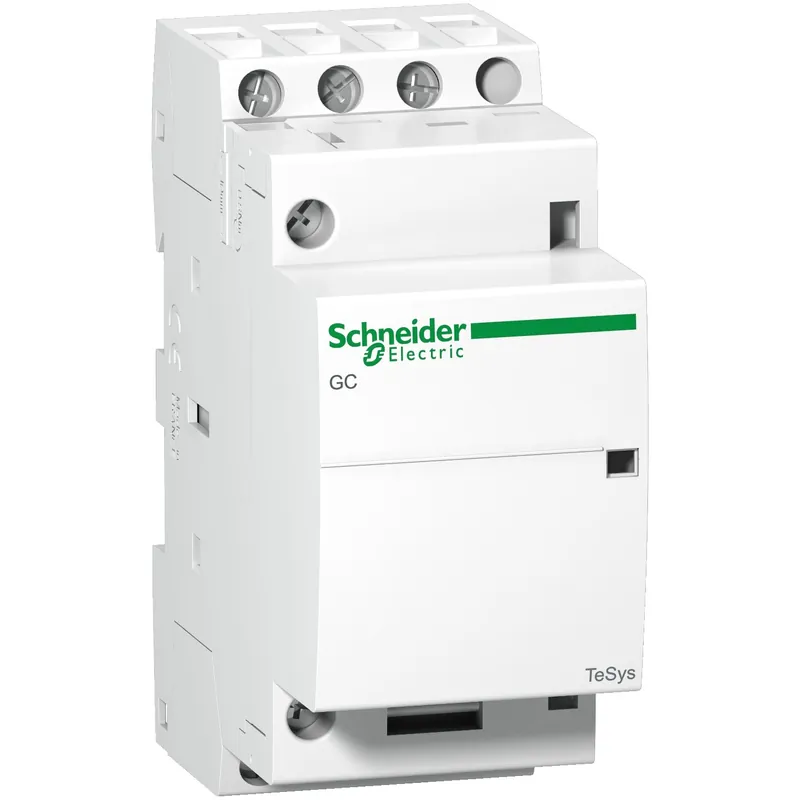

Description
| Catégorie d’emploi : | AC-7AAC-7B |
|---|---|
| des p?les : | 3P |
| Composition des p?les : | 3F |
| [Ue] tension assignée d’emploi : | = 250 V CA |
| [Ie] courant assigné d’emploi : | 25 A AC-7A8,5 A AC-7B |
| Position de montage : | 30°/verticale |
| Type de circuit de commande : | CA 50 Hz |
| Tension circuit de commande : | 220…240 V CA 50 Hz |
| [Uimp] tension assignée de tenue aux chocs : | 4 kV |
| [Ith] courant thermique conventionnel : | 25 A à = 50 °C pour circuit de puissance |
| Pouvoir nominal d’enclenchement Irms : | 68 A à 400 V CA pour circuit de puissance se conformer à IEC 61095 |
| Pouvoir assigné de coupure : | 68 A à 400 V pour circuit de puissance se conformer à IEC 61095 |
| [Icw] courant assigné de courte durée admissible : | 200 A = 40 °C 10 s circuit de puissance62 A = 40 °C 30 s circuit de puissance |
| Calibre du fusible à associer : | 25 A GL à = 440 V pour circuit de puissance |
| Impédance moyenne : | 2,5 mOhm à 50 Hz – Ith 25 A pour circuit de puissance |
| [Ui] tension assignée d’isolement : | 500 V se conformer à IEC 61095500 V se conformer à VDE 0110 |
| Durée de vie électrique : | AC-7A |
| Puissance dissipée par p?le : | 1,6 W |
| Type de commande : | Contr?le à distance |
| Mode d’installation : | Encliquetable |
| Support de montage : | Rail DIN |
| Normes : | IEC 60947-5IEC 61095 |
| Mode de raccordement : | Télécommande |
| Couple de serrage : | Télécommande |
| Temps de fonctionnement : | 10?25 ms ouverture10?30 ms fermeture |
| Durée de vie mécanique : | 1000000 cycle |
| Vitesse de commande : | 300 cyc/h à = 50 °C |
| Plage de tension du circuit de commande : | 0,2 à 0,75 Uc à = 50 °C perte de niveau 50 Hz0,85?1,1 Uc à = 50 °C opérationnel 50 Hz |
| Consommation moyenne au maintien en VA : | 4.6 VA à 20 °C 50 Hz |
| Dissipation thermique : | 1,6 W à 50/60 Hz |
