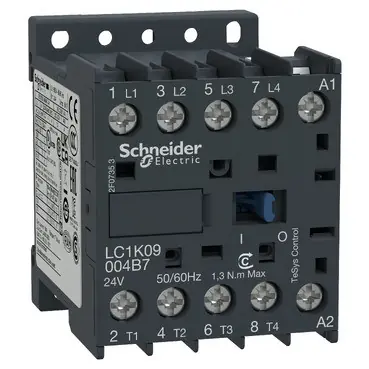

Description
| Catégorie d’emploi : | AC-1 |
|---|---|
| des p?les : | 4P |
| Composition des p?les : | 4F |
| [Ue] tension assignée d’emploi : | 690 V CA 50/60 Hz pour circuit de puissance |
| [Ie] courant assigné d’emploi : | 20 A (16 A ( |
| Type de circuit de commande : | CA 50/60 Hz |
| Tension circuit de commande : | 230 V CA 50/60 Hz |
| [Uimp] tension assignée de tenue aux chocs : | 8 kV |
| Catégorie de surtension : | III |
| [Ith] courant thermique conventionnel : | 20 A à |
| Pouvoir nominal d’enclenchement Irms : | 110 A CA pour circuit de puissance conforme à NF C 63-110110 A CA pour circuit de puissance conforme à IEC 60947 |
| Pouvoir assigné de coupure : | 110 A à 415 V conforme à IEC 60947110 A à 440 V conforme à IEC 6094780 A à 500 V conforme à IEC 60947110 A à 220…230 V conforme à IEC 60947110 A à 380…400 V conforme à IEC 6094770 A à 660…690 V conforme à IEC 60947 |
| [Icw] courant assigné de courte durée admissible : | 20 A = 15 min circuit de puissance90 A 85 A 80 A 60 A 45 A 40 A |
| Calibre du fusible à associer : | 25 A gG à 25 A aM pour circuit de puissance |
| Impédance moyenne : | 3 mOhm à 50 Hz – Ith 20 A pour circuit de puissance |
| [Ui] tension assignée d’isolement : | 600 V pour circuit de puissance conforme à CSA C22.2 No 14690 V pour circuit de puissance conforme à IEC 60947-4-1600 V pour circuit de puissance conforme à UL 508 |
| Consommation moyenne à l’appel en VA : | 30 VA à 20 °C |
| Consommation moyenne au maintien en VA : | 4.5 VA à 20 °C |
| Dissipation thermique : | 1.3 W |
| Plage de tension du circuit de commande : | 0,2 à 0,75 Uc à 0,8?1,15 Uc à |
| Mode de raccordement : | Borniers à vis-étrier 1 cable(s) 1,5?4 mm2 – rigidité du cable: rigideBorniers à vis-étrier 1 cable(s) 0,75?4 mm2 – rigidité du cable: souple – sans extrémité de cableBorniers à vis-étrier 1 cable(s) 0,34?2,5 mm2 – rigidité du cable: souple – avec extrémité de cableBorniers à vis-étrier 2 cable(s) 1,5?4 mm2 – rigidité du cable: rigideBorniers à vis-étrier 2 cable(s) 0,75?4 mm2 – rigidité du cable: souple – sans extrémité de cableBorniers à vis-étrier 2 cable(s) 0,34?1,5 mm2 – rigidité du cable: souple – avec extrémité de cable |
| Vitesse de commande : | 3600 cyc/h |
| Fréquence circuit signalisation : | |
| Support de montage : | PlatineRail |
| Couple de serrage : | 1.3 N.m – sur borniers à vis-étrier – avec tournevis empreinte Philips n°21.3 N.m – sur borniers à vis-étrier – avec tournevis plat ? 6 mm |
| Temps de fonctionnement : | 10?20 ms désexcitation bobine + ouverture F »10?20 ms excitation bobine + fermeture « F » |
| Niveau de fiabilité de la sécurité : | B10d = 1369863 cycle contacteur avec charge nominale conforme à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique conforme à EN/ISO 13849-1 |
| Durée de vie mécanique : | 10 Mcycles |
| Durée de vie électrique : | 0.18 Mcycles 20 A AC-1 à Ue |
| Robustesse mécanique : | Chocs contacteur fermé, sur l’axe des X 10 Gn pour 11 ms IEC 60068-2-27Chocs contacteur fermé, sur l’axe des Y 15 Gn pour 11 ms IEC 60068-2-27Chocs contacteur fermé, sur l’axe des Z 15 Gn pour 11 ms IEC 60068-2-27Chocs contacteur ouvert, sur l’axe des X 6 Gn pour 11 ms IEC 60068-2-27Chocs contacteur ouvert, sur l’axe des Y 10 Gn pour 11 ms IEC 60068-2-27Chocs contacteur ouvert, sur l’axe des Z 10 Gn pour 11 ms IEC 60068-2-27Vibrations contacteur fermé 4 Gn, 5 à 300 Hz IEC 60068-2-6Vibrations contacteur ouvert 2 Gn, 5 à 300 Hz IEC 60068-2-6 |
| Hauteur : | 58 mm |
| Largeur : | 45 mm |
| Profondeur : | 57 mm |
| Poids : | 0.18 kg |
