Description
| Variante de construction : | Avec dissipateur thermique |
|---|---|
| Fonction disponible : | Contournement intégré |
| Limites de la tension d’alimentation : | 342?456 V |
| Fréquence d’alimentation : | 50…60 Hz – 5…5 % |
| Fréquence du réseau : | 47,5?63 Hz |
| Tension de sortie : | |
| Tension circuit de commande : | Incorporé au démarreur |
| Temps de démarrage : | 1 s 5010 s 55 s 10Réglable de 1 à 10 s |
| Symbole du temps de décélération : | Réglable de 1 à 10 s |
| Couple de départ : | 30 à 80% du couple de démarrage moteur directement connecté sur l’alimentation |
| Type d’entrée TOR : | Logique LI1, LI2, CHARGE RAPIDE arrêt, exécution et charge rapide sur les fonctions de démarrage |
| Tension entrées TOR : | 24…40 V |
| Logique d’entrée numérique : | Positif LI1, LI2, CHARGE RAPIDE 13 V>= 0.5 mA |
| Courant de sortie TOR : | 2 A DC-133 A AC-15 |
| Type de sortie TOR : | Logique de collecteur ouvert LO1 fin du signal de démarrageSorties de relais R1A, R1C NO |
| Tension de sortie TOR : | 24 V 6…30 V logique de collecteur ouvert |
| Courant commuté minimum : | 10 mA 6 V CC sorties de relais |
| Courant commuté maximum : | 2 A 250 V AC inductive cos phi = 0,5 20 ms sorties de relais2 A 30 V CC inductive cos phi = 0,5 20 ms sorties de relais |
| Type d’affichage : | 1 DEL vert démarreur sous tension1 DEL jaune tension nominale atteinte |
| Couple de serrage : | 0.5 N.m1.9?2.5 N.m |
| Raccordement électrique : | Borne à bride avec vis de 4 mm rigide 1 1…10 mm2 AWG 8 circuit de puissanceConnecteur à vis rigide 1 0,5 à 2,5 mm2 AWG 14 télécommandeBorne à bride avec vis de 4 mm rigide 2 1…6 mm2 AWG 10 circuit de puissanceConnecteur à vis rigide 2 0,5 à 1 mm2 AWG 17 télécommandeConnecteur à vis souple avec embout 1 0,5?1,5 mm2 AWG 16 télécommandeBorne à bride avec vis de 4 mm souple sans embout 1 1,5 à 10 mm2 AWG 8 circuit de puissanceConnecteur à vis souple sans embout 1 0,5 à 2,5 mm2 AWG 14 télécommandeBorne à bride avec vis de 4 mm souple avec embout 2 1…6 mm2 AWG 10 circuit de puissanceBorne à bride avec vis de 4 mm souple sans embout 2 1,5 à 6 mm2 AWG 10 circuit de puissanceConnecteur à vis souple sans embout 2 0,5?1,5 mm2 AWG 16 télécommandeBorne à bride avec vis de 4 mm souple avec embout 1 1…6 mm2 AWG 10 circuit de puissance |
| Marquage : | CE |
| Position de montage : | Vertical +/- 10 degree |
| Hauteur : | 154 mm |
| Largeur : | 45 mm |
| Profondeur : | 131 mm |
| Poids : | 0.56 kg |
| Code de comptabilité : | ATS01N2 |
| Plage de puissance : | 15…25 kW à 380…440 V 3 phases |

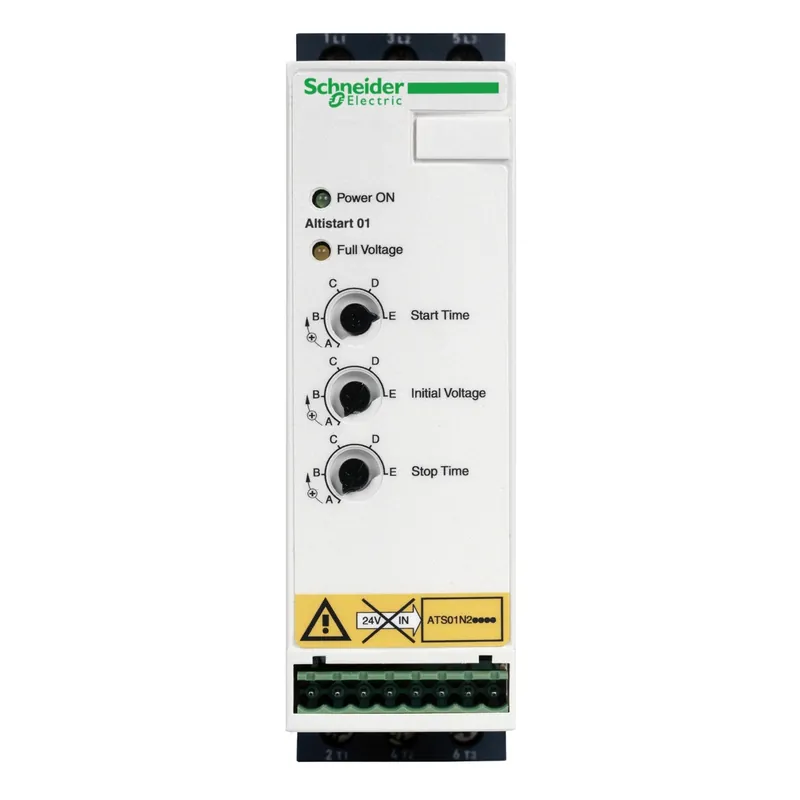

| Type de démarreur de moteur : | Démarreur progressif |
