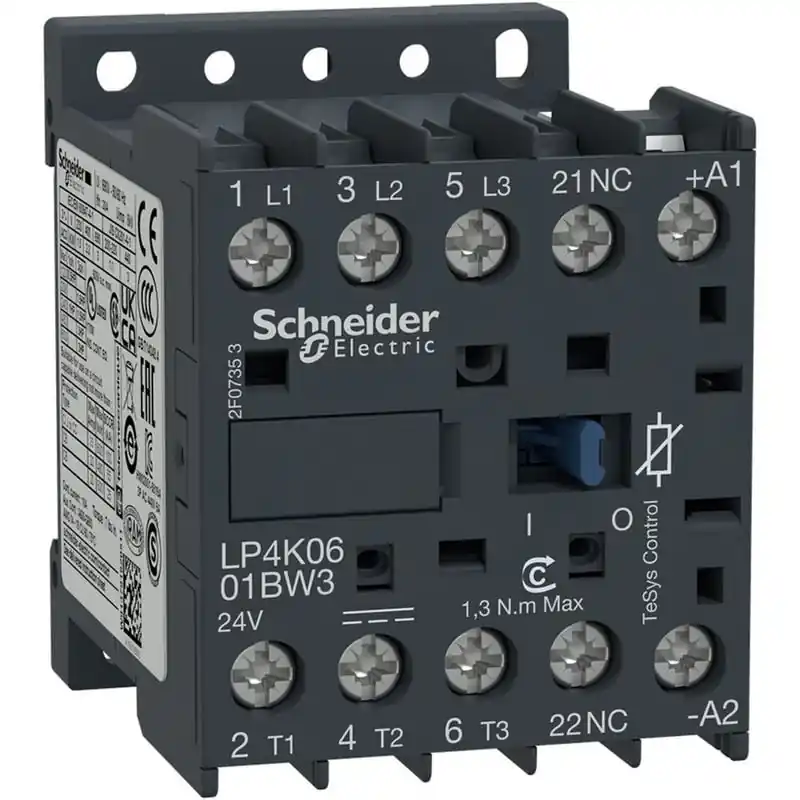

| Catégorie d’emploi : |
AC-4AC-3 |
| des p?les : |
3P |
| Composition des p?les : |
3F |
| [Ue] tension assignée d’emploi : |
690 V CA 50/60 Hz pour circuit de puissance |
| [Ie] courant assigné d’emploi : |
0,25 à |
| Type de circuit de commande : |
CC basse consommation |
| Tension circuit de commande : |
24 V CC |
| Puissance moteur kW : |
1.5 kW à 220…230 V CA 50/60 Hz AC-32.2 kW à 380…415 V CA 50/60 Hz AC-31.5 kW à 400 V CA 50/60 Hz AC-43 kW à 660…690 V CA 50/60 Hz AC-33 kW à 440 V CA 50/60 Hz AC-33 kW à 480 V CA 50/60 Hz AC-33 kW à 500 à 600 V CA 50/60 Hz AC-3 |
| Composition contact auxiliaire : |
1 O » |
| [Uimp] tension assignée de tenue aux chocs : |
8 kV |
| Catégorie de surtension : |
III |
| [Ith] courant thermique conventionnel : |
20 A à 10 A à |
| Pouvoir nominal d’enclenchement Irms : |
110 A CA pour circuit de puissance conforme à NF C 63-110110 A CA pour circuit de puissance conforme à IEC 60947110 A CA pour circuit de signalisation conforme à IEC 60947 |
| Pouvoir assigné de coupure : |
110 A à 415 V conforme à IEC 60947110 A à 440 V conforme à IEC 6094780 A à 500 V conforme à IEC 60947110 A à 220…230 V conforme à IEC 60947110 A à 380…400 V conforme à IEC 6094770 A à 660…690 V conforme à IEC 60947 |
| [Icw] courant assigné de courte durée admissible : |
20 A = 15 min circuit de puissance90 A 85 A 80 A 60 A 45 A 40 A 80 A 1 s circuit de signalisation90 A 500 ms circuit de signalisation110 A 100 ms circuit de signalisation |
| Calibre du fusible à associer : |
25 A gG à 25 A aM pour circuit de puissance10 A gG pour circuit de signalisation conforme à IEC 6094710 A gG pour circuit de signalisation conforme à VDE 0660 |
| Impédance moyenne : |
3 mOhm à 50 Hz – Ith 20 A pour circuit de puissance |
| [Ui] tension assignée d’isolement : |
690 V pour circuit de signalisation conforme à IEC 60947-4-1690 V pour circuit de signalisation conforme à IEC 60947-5-1600 V pour circuit de signalisation conforme à UL 508600 V pour circuit de puissance conforme à CSA C22.2 No 14600 V pour circuit de signalisation conforme à CSA C22.2 No 14690 V pour circuit de puissance conforme à IEC 60947-4-1600 V pour circuit de puissance conforme à UL 508 |
| Résistance d’isolement : |
10 M? pour circuit de signalisation |
| Consommation moyenne à l’appel en W : |
1.8 W à 20 °C |
| Consommation moyenne au maintien en W : |
1.8 W à 20 °C |
| Dissipation thermique : |
1.8 W |
| Plage de tension du circuit de commande : |
0,7 à 1,30 Uc à 0,1 à 0,7 Uc à |
| Mode de raccordement : |
Borniers à vis-étrier 1 cable(s) 1,5?4 mm2 – rigidité du cable: rigideBorniers à vis-étrier 1 cable(s) 0,75?4 mm2 – rigidité du cable: souple – sans extrémité de cableBorniers à vis-étrier 1 cable(s) 0,34?2,5 mm2 – rigidité du cable: souple – avec extrémité de cableBorniers à vis-étrier 2 cable(s) 1,5?4 mm2 – rigidité du cable: rigideBorniers à vis-étrier 2 cable(s) 0,75?4 mm2 – rigidité du cable: souple – sans extrémité de cableBorniers à vis-étrier 2 cable(s) 0,34?1,5 mm2 – rigidité du cable: souple – avec extrémité de cable |
| Vitesse de commande : |
3600 cyc/h |
| Technologie bobine : |
Suppresseur à diode de limite de crête bidirectionnel incorporé |
| Type de contacts auxiliaires : |
Type instantané (1 « O ») |
| Courant commuté minimum : |
5 mA pour circuit de signalisation |
| Tension de commutation minimale : |
17 V pour circuit de signalisation |
| Support de montage : |
RailPlatine |
| Couple de serrage : |
1.3 N.m – sur borniers à vis-étrier – avec tournevis empreinte Philips n°21.3 N.m – sur borniers à vis-étrier – avec tournevis plat ? 6 mm |
| Temps de fonctionnement : |
10?20 ms désexcitation bobine + ouverture « F »30?40 ms excitation bobine + fermeture « F » |
| Niveau de fiabilité de la sécurité : |
B10d = 1369863 cycle contacteur avec charge nominale conforme à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique conforme à EN/ISO 13849-1 |
| Distance de non-recouvrement : |
0,5 mm |
| Durée de vie mécanique : |
30 Mcycles |
| Durée de vie électrique : |
1.3 Mcycles 0,25 AC-3 à Ue |
| Robustesse mécanique : |
Chocs contacteur fermé, sur l’axe des Z 15 Gn pour 11 ms IEC 60068-2-27Chocs contacteur ouvert, sur l’axe des Z 10 Gn pour 11 ms IEC 60068-2-27Vibrations contacteur fermé 4 Gn, 5 à 300 Hz IEC 60068-2-6Vibrations contacteur ouvert 2 Gn, 5 à 300 Hz IEC 60068-2-6Chocs contacteur ouvert, sur l’axe des X 10 Gn pour 11 ms IEC 60068-2-27Chocs contacteur ouvert, sur l’axe des Y 6 Gn pour 11 ms IEC 60068-2-27Chocs contacteur fermé, sur l’axe des X 15 Gn pour 11 ms IEC 60068-2-27Chocs contacteur fermé, sur l’axe des Y 10 Gn pour 11 ms IEC 60068-2-27 |
| Hauteur : |
58 mm |
| Largeur : |
45 mm |
| Profondeur : |
57 mm |
| Poids : |
0.235 kg |
| Plage de puissance : |
0.55…1 kW 200…240 V 3 phases0.55…1 kW 380…440 V 3 phases0.55…1 kW 480…500 V 3 phases1.1…2 kW 200…240 V 3 phases1.1…2 kW 380…440 V 3 phases2.2…3 kW 380…440 V 3 phases2.2…3 kW 480…500 V 3 phases0…0.5 kW 200…240 V 3 phases0…0.5 kW 380…440 V 3 phases0…0.5 kW 480…500 V 3 phases1.1…2 kW 480…500 V 3 phases |
| Type de démarreur de moteur : |
Contacteur en ligne direct |
| Tension de la bobine-contacteur : |
24 V CC basse consommation |
