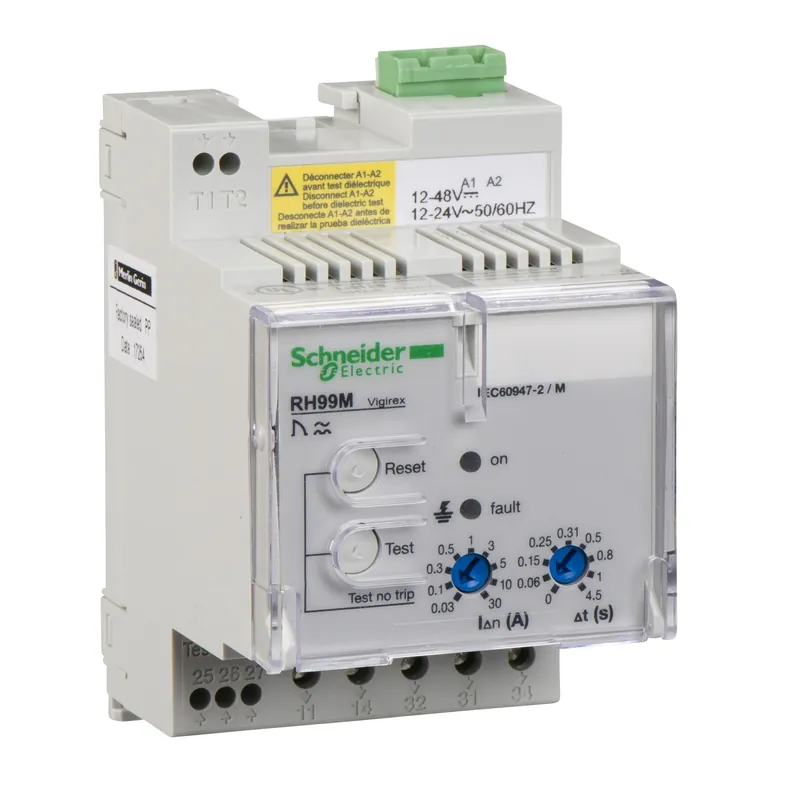

Description
| Schéma de liaison à la terre : | TN-SITTT |
|---|---|
| [Us] tension d’alimentation : | 12?24 V CA 50/60 Hz12…48 V CC |
| Puissance consommée en VA maximale : | 4 VA |
| Type de mesure : | Mesure interne du courant de défaut de la terre, plage: 80 à 100 % |
| Type de réglage de la temporisation protection différentielle : | Instantané 0,03 ARéglable 9 positions 0,03?30 A 0?4,5 s |
| Test de fonctionnement : | Test à distanceLocal |
| Surveillance : | électronique (continu) Alimentation puissance (continu) Lien relais/détecteur (continu) |
| [Ithe] courant thermique d’emploi sous enveloppe : | 8 A |
| Charge minimum : | 10 mA à 12 V |
| Poids du produit : | 0,3 kg |
| Robustesse mécanique : | Tenue au feu se conformer à CEI 60695-2-1Protection IK 2 joules: IK07 se conformer à EN 50102Protection IP: IP20 se conformer à CEI 60529Protection IP: IP30 se conformer à CEI 60529Protection IP: IP40 se conformer à CEI 60529Vibrations 13,2 à 100 Hz: 0,7 gVibrations 2 à 13,2 Hz: +/- 1 mm |
| Type : | Classe ACClasse A si |
| Catégorie de surtension : | IV |
| Protection des réglages : | Protégé par cache scellable |
| Support de montage : | Rail DIN |
| Hauteur : | 97 mm |
| Largeur : | 54 mm |
| Profondeur : | 74 mm |
| Pas de 9 mm : | 6 |
| Type de raccordement : | Alimentation électrique auxiliaire: bornier cable(s) 0,2?2,5 mm2 souple AWG 24 à AWG 12Alimentation électrique auxiliaire: bornier cable(s) 0,2?2,5 mm2 rigide AWG 24 à AWG 12Alimentation électrique auxiliaire: bornier cable(s) 0,25?2,5 mm2 souple AWG 24 à AWG 12Erreur: bornes à vis cable(s) 0,2?2,5 mm2 souple AWG 24 à AWG 12Erreur: bornes à vis cable(s) 0,2?4 mm2 rigide AWG 24 à AWG 12Erreur: bornes à vis cable(s) 0,25?2,5 mm2 souple AWG 24 à AWG 12Test du relais et remise à zéro des défauts: bornes à vis cable(s) 0,14?1 mm2 souple AWG 26…AWG 16Test du relais et remise à zéro des défauts: bornes à vis cable(s) 0,14?1,5 mm2 rigide AWG 26…AWG 16Test du relais et remise à zéro des défauts: bornes à vis cable(s) 0,25?0,5 mm2 souple AWG 26…AWG 16Détecteur: bornes à vis cable(s) 0,14?1 mm2 souple AWG 26…AWG 16Détecteur: bornes à vis cable(s) 0,14?1,5 mm2 rigide AWG 26…AWG 16Détecteur: bornes à vis cable(s) 0,25?0,5 mm2 souple AWG 26…AWG 16Présence de tension: bornes à vis cable(s) 0,2?2,5 mm2 souple AWG 24 à AWG 12Présence de tension: bornes à vis cable(s) 0,2?4 mm2 rigide AWG 24 à AWG 12Présence de tension: bornes à vis cable(s) 0,25?2,5 mm2 souple AWG 24 à AWG 12 |
| Longueur de dénudage des fils : | 7 mm pour haut connexionalimentation électrique auxiliaire: 8 mm pour bas connexionerreur: 5 mm pour bas connexiontest du relais et remise à zéro des défauts: 5 mm pour haut connexiondétecteur: 8 mm pour bas connexionprésence de tension: |
| Couple de serrage : | 0,6 N.m haut alimentation électrique auxiliaire: 0,6 N.m bas erreur: 0,25 N.m bas test du relais et remise à zéro des défauts: 0,25 N.m haut détecteur: 0,6 N.m bas présence de tension: |
| Code de compatibilité : | RH99M |
